三維機械手光纖激光切割機

產品編號：
咨詢熱線：400-829-6628

產品描述

樣品展示

三維機械手光纖激光切割機，專業針對三維異形工件的激光切割，該設備是機械手與激光切割系統的完美結合，我公司主要生產各種激光切割設備，主要生產三維機械手光纖激光切割機，三維機械手激光切割機切割效果好，速度快，精度高，非接觸式切割機，對產品表面沒有任何影響，因而被廣泛使用。

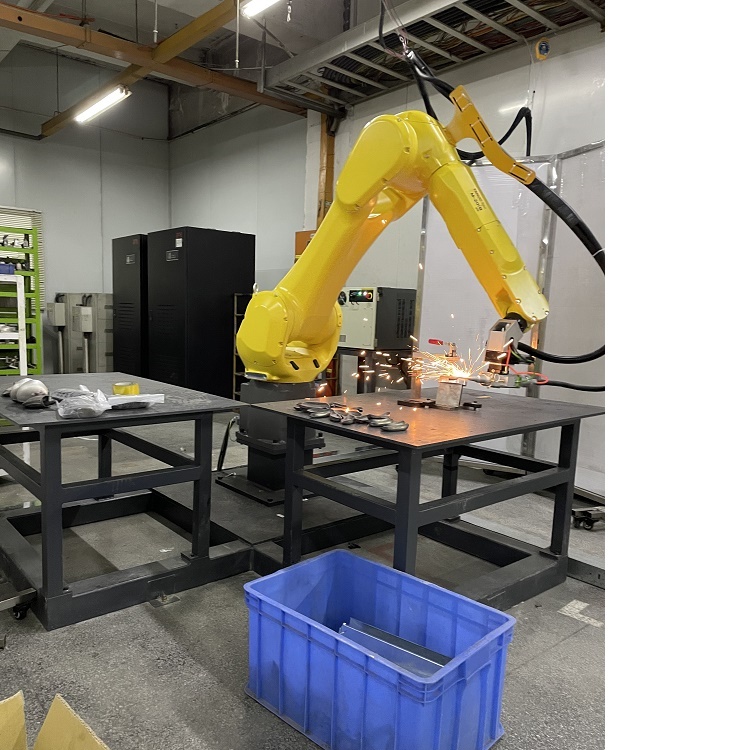

機械手激光切割機設備

三維機械手光纖激光切割機工作原理：
三維機械手光纖激光切割機是利用工業機器人靈活和快速的動作性能，根據用戶切割加工工件尺寸的大小不同，可以選擇將機器人進行正裝或者倒裝對不同產品、不同軌跡進行示教編程或離線編程，機器人的第六軸裝載光纖激光切割頭對不規則工件進行三維切割；光纖激光切割頭上配備隨動裝置和光路傳輸裝置，利用光纖將激光傳輸?shù)角懈铑^上，再利用聚焦系統進行聚焦，針對不同厚度的板材開發出多套聚焦系統對多種三維金屬板材進行多方位的切割，滿足客戶的需求。
三維激光切割機設備

三維機械手光纖激光切割機主要參數：
主要技術參數：

三維機械手激光切割機型號： TXFQ1500

控制軸數：6

可搬運質量：25KG

加工范圍：1853mm,3345mm(可調）

編程方式：示教器(選配：離線編程）

標配工作臺：1200*800*750（mm）

切割精度：±0.02mm

X/Y軸重復定位精度：±0.02mm

激光調節方式：機械手模擬量

工作臺最大承載量：600kg

機械手重量：210KG

冷卻方式：水冷

供電電源：三相交流

安裝方式：地面、頂?shù)酢A斜角

對應的控制裝置/輸入電源設備容量：
R-30iB/R-30iB Plus (A、B-控制柜）
三維激光切割機

三維機械手光纖激光切割機應用領域:

三維機械手光纖激光切割機主要適用于三維金屬工件的激光加工，如：汽車門窗，排氣管道，等三維異形工件的激光加工。

三維機械手光纖激光切割機采用三維編程編輯激光切割的路徑，且可以實現離線編程實現模擬激光切割可以觀察切割路徑，三維機械手激光切割機的精度相對臺式平面二維切割較低一點。但是想完成三維異形件的激光切割，也就只能是三維激光切割才能做到了。

三維機械手光纖激光切割機切割樣品:

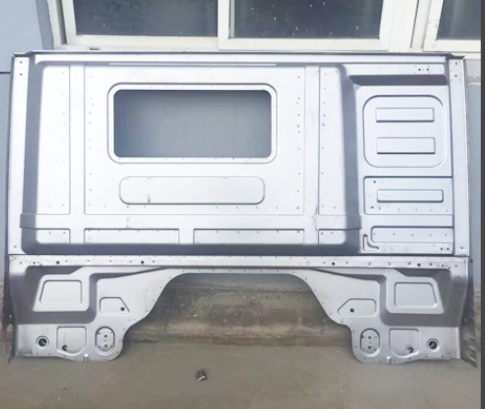

三維激光切割機切割樣品圖

暫無樣品展示
